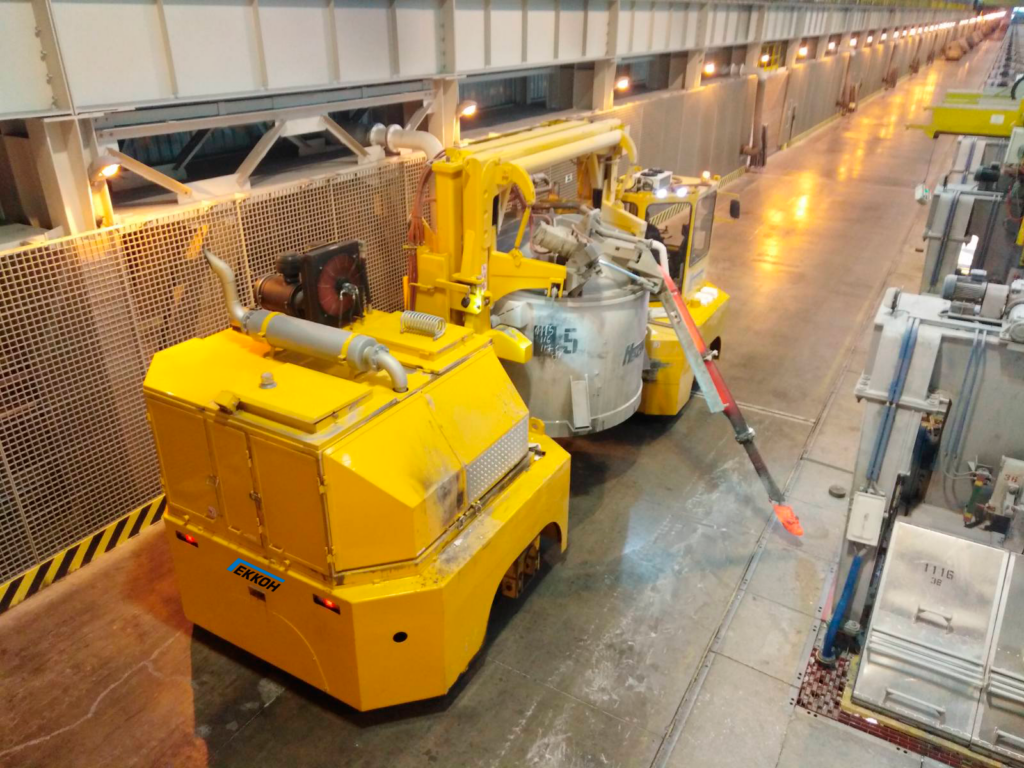

Машина выливки металлов из электролизеров
Metal Tapping Vehicle
Машина специально разработана для выливки металла из электролизеров и транспорта ковшей. Эксплуатация машины обеспечивается в условиях корпуса электролиза: высокие температуры и влажность, сильные магнитные поля и высокая степень запыленности.
Габаритные размеры:
- длина – 9300 мм
- ширина – 3440 мм
- высота – 3900 мм
- высота подъема ковша – 1400 мм
- масса с полной загрузкой – 52000 кг
При выполнении выливки металла машина устанавливается рядом с торцом электролизера. Все операции контролируются оператором в кабине машины, который в состоянии управлять всем циклом выливки.
Предлагается следующая последовательность операций:
- В ковш набирается металл из нескольких электролизеров;
- Ковш с выливной трубой извлекается из электролизера и переводится в транспортное положение;
- Машина транспортирует ковш в зону передачи ковшей.
Машина может «захватывать» пустые ковши с подставок и устанавливать на них полные ковши. Установку и захват ковшей выполняют за счет применения комбинации: механизм вертикального подъема ковша и привод хода машины.
Машина выливки металлов из электролизеров
Metal Tapping Vehicle
Машина специально разработана для выливки металла из электролизеров и транспорта ковшей. Эксплуатация машины обеспечивается в условиях корпуса электролиза: высокие температуры и влажность, сильные магнитные поля и высокая степень запыленности.
Габаритные размеры:
- длина – 9300 мм
- ширина – 3440 мм
- высота – 3900 мм
- высота подъема ковша – 1400 мм
- масса с полной загрузкой – 52000 кг
При выполнении выливки металла машина устанавливается рядом с торцом электролизера. Все операции контролируются оператором в кабине машины, который в состоянии управлять всем циклом выливки.
Предлагается следующая последовательность операций:
- В ковш набирается металл из нескольких электролизеров;
- Ковш с выливной трубой извлекается из электролизера и переводится в транспортное положение;
- Машина транспортирует ковш в зону передачи ковшей.
Машина может «захватывать» пустые ковши с подставок и устанавливать на них полные ковши. Установку и захват ковшей выполняют за счет применения комбинации: механизм вертикального подъема ковша и привод хода машины.
Машина предназначена для перевозки паллет с различными грузами и материалами технологического обеспечения электролизного производства такими, как анодные паллеты со смонтированными анодами, огарки, бункеры загрузки фтористого алюминия и мульды.
Габаритные размеры:
- длина – 10140 мм
- ширина – 2430 мм
- высота – 3340 мм
- грузоподъемность – 8000 кг
- внешний радиус поворота – 7150 мм
Машина представляет собой сочлененную конструкцию – тягач с кабиной в передней части и трейлер с П-образной открытой рамой в задней части, которая имеет гидравлический механизм для подъема/опускания и транспортировки паллет. Трейлер имеет сдвоенный мост на балансирной тележке.
Машина разработана для эксплуатации как в производственных помещениях, так и вне помещений. Конструкция техники позволяет эксплуатацию в агрессивной среде с высоким содержанием пыли (мелкие фракции глинозема и фтористых соединений) и сильных магнитных полей. Особое внимание уделено обеспечению хорошего обзора из кабины водителя и безопасности маневрирования при реверсе, захвате и расстановке паллет.

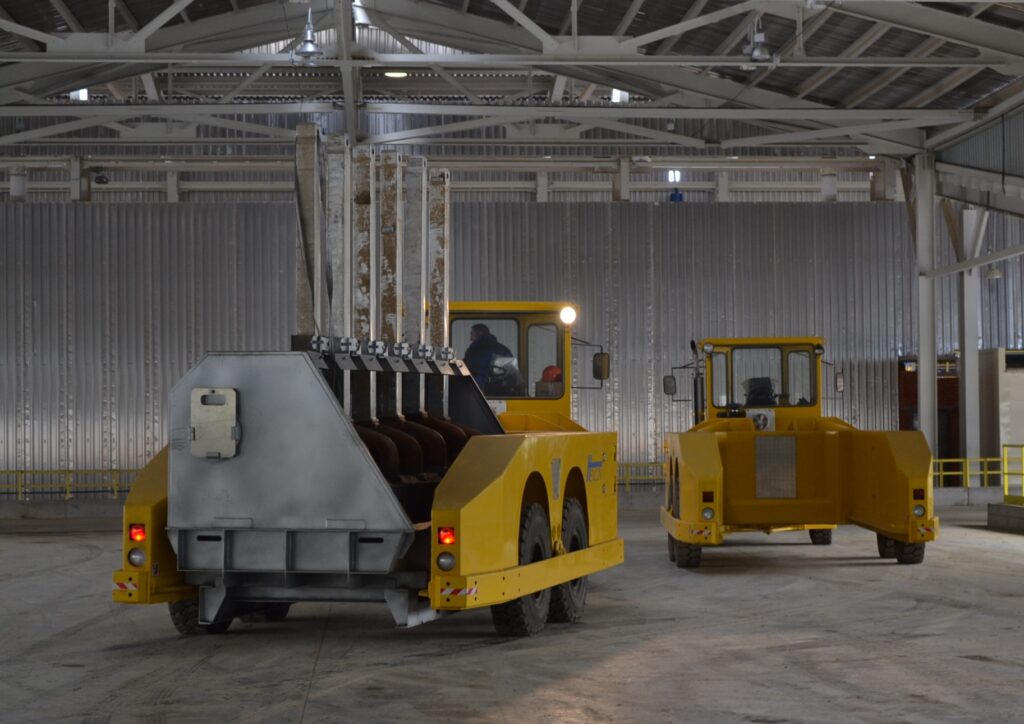

Машина транспортировки анодных паллет
Anode Pallet Transporting Vehicle
Машина предназначена для перевозки паллет с различными грузами и материалами технологического обеспечения электролизного производства такими, как анодные паллеты со смонтированными анодами, огарки, бункеры загрузки фтористого алюминия и мульды.
Габаритные размеры:
- длина – 10140 мм
- ширина – 2430 мм
- высота – 3340 мм
- грузоподъемность – 8000 кг
- внешний радиус поворота – 7150 мм
Машина представляет собой сочлененную конструкцию – тягач с кабиной в передней части и трейлер с П-образной открытой рамой в задней части, которая имеет гидравлический механизм для подъема/опускания и транспортировки паллет. Трейлер имеет сдвоенный мост на балансирной тележке.
Машина разработана для эксплуатации как в производственных помещениях, так и вне помещений. Конструкция техники позволяет эксплуатацию в агрессивной среде с высоким содержанием пыли (мелкие фракции глинозема и фтористых соединений) и сильных магнитных полей. Особое внимание уделено обеспечению хорошего обзора из кабины водителя и безопасности маневрирования при реверсе, захвате и расстановке паллет.
Машина транспортировки анодных паллет
Anode Pallet Transporting Vehicle

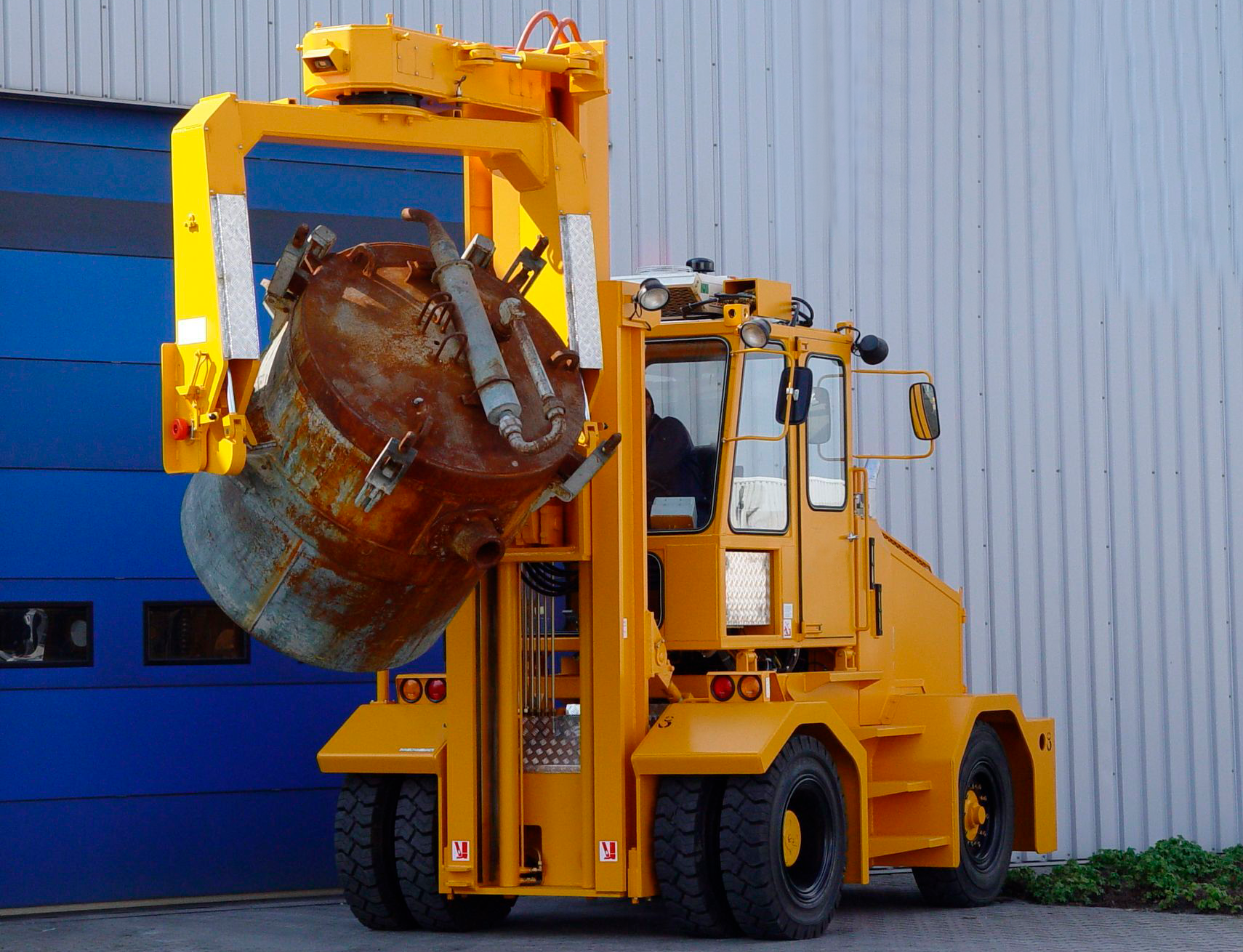

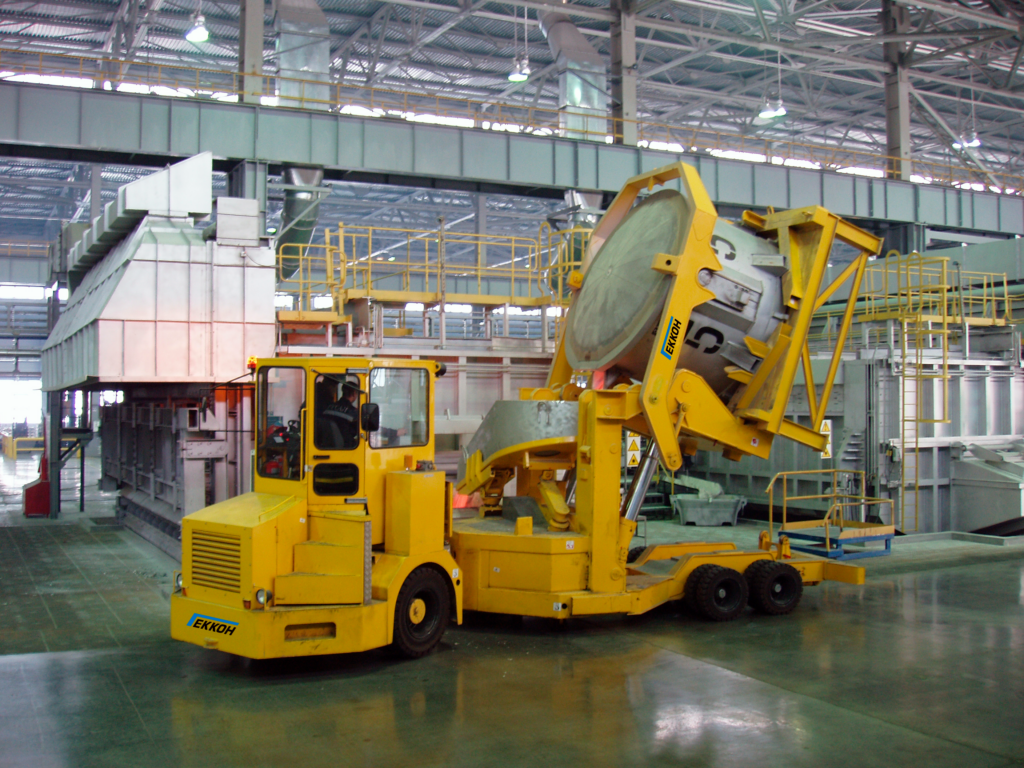

Машина транспортировки и опрокидывания ковшей Ladle Transport and Tilting Vehicle
Машина предназначена для транспортировки ковшей полезной емкостью 10 000 кг к плавильной печи или миксеру в плавильно-литейном отделении и перелива металла из ковша.
Габаритные размеры:
- длина – 9530 мм
- ширина – 3000 мм
- высота – 3500 мм
- радиус поворота – 8070 мм
Конструкция машины состоит из тягача и трейлера. На тягаче установлена кабина с теплозащитным задним стеклом, оборудованная двойным рулевым управлением. Двойное рулевое управление позволяет оператору управлять машиной при обычной транспортировке и выполнять технологическую операцию, повернувшись лицом к рабочему оборудованию.
Трейлер оборудован подъемной платформой, которая может подниматься вверх и вниз (транспортное и рабочее положение), а также опрокидывать ковш для выливки металла. На трейлере установлен выдвижной футерованный лоток, позволяющий вылить металл с наименьшим количеством брызг. Ковш снабжен прижимной крышкой, препятствующей разбрызгиванию жидкого металла при транспортировке и выливке. На время выливки металла предусмотрено использование двух вспомогательных опор. В транспортном положении платформа с ковшом дополнительно поддерживается при помощи заднего упора и замков. Для обеспечения полного слива металла угол подъема ковша может достигать 95-100°.
Машина транспортировки и опрокидывания ковшей Ladle Transport and Tilting Vehicle
Машина предназначена для транспортировки ковшей полезной емкостью 10 000 кг к плавильной печи или миксеру в плавильно-литейном отделении и перелива металла из ковша.
Габаритные размеры:
- длина – 9530 мм
- ширина – 3000 мм
- высота – 3500 мм
- радиус поворота – 8070 мм
Конструкция машины состоит из тягача и трейлера. На тягаче установлена кабина с теплозащитным задним стеклом, оборудованная двойным рулевым управлением. Двойное рулевое управление позволяет оператору управлять машиной при обычной транспортировке и выполнять технологическую операцию, повернувшись лицом к рабочему оборудованию.
Трейлер оборудован подъемной платформой, которая может подниматься вверх и вниз (транспортное и рабочее положение), а также опрокидывать ковш для выливки металла. На трейлере установлен выдвижной футерованный лоток, позволяющий вылить металл с наименьшим количеством брызг. Ковш снабжен прижимной крышкой, препятствующей разбрызгиванию жидкого металла при транспортировке и выливке. На время выливки металла предусмотрено использование двух вспомогательных опор. В транспортном положении платформа с ковшом дополнительно поддерживается при помощи заднего упора и замков. Для обеспечения полного слива металла угол подъема ковша может достигать 95-100°.
Машина предназначена для выполнения следующих операций:
- Скачивание шлака с поверхности расплава;
- Перемешивание расплава;
- Очистка боковых и задней стенок, подины миксера или печи.
Для каждой операции предусмотрено применение специальной насадки. В нормальных условиях замена насадок может выполняться эксплуатационным персоналом в течение нескольких минут.
Габаритные размеры:
- длина – 5750 мм
- ширина – 2600 мм
- высота – 2900 мм
- радиус поворота – 4500 мм
- общий вес – 15500 кг
Машина имеет компактный размер и малый радиус поворота. Верхняя платформа установлена на опорный поворотный узел, что обеспечивает вращение телескопической стрелы на 360 градусов. Благодаря стреле в пространство миксера вводятся насадки для съема шлака и чистки. Телескопический механизм состоит из трех секций, движение каждой из которых обеспечивается роликами. Угол установки стрелы регулируется посредством гидравлического цилиндра.
При выполнении операции съема шлака телескопический механизм можно устанавливать в горизонтальной плоскости. Благодаря этому обеспечивается оптимальный контроль и управление во время всего цикла.

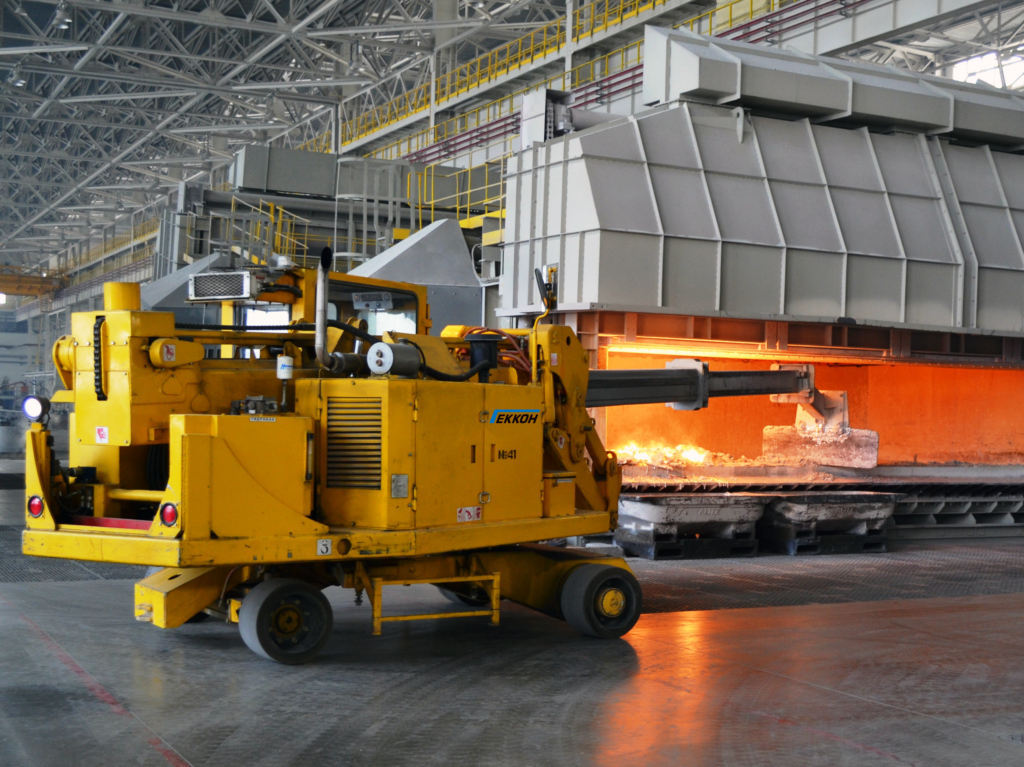

Машина обработки миксеров и печей
Furnace Tending Vehicle
Машина предназначена для выполнения следующих операций:
- Скачивание шлака с поверхности расплава;
- Перемешивание расплава;
- Очистка боковых и задней стенок, подины миксера или печи.
Для каждой операции предусмотрено применение специальной насадки. В нормальных условиях замена насадок может выполняться эксплуатационным персоналом в течение нескольких минут.
Габаритные размеры:
- длина – 5750 мм
- ширина – 2600 мм
- высота – 2900 мм
- радиус поворота – 4500 мм
- общий вес – 15500 кг
Машина имеет компактный размер и малый радиус поворота. Верхняя платформа установлена на опорный поворотный узел, что обеспечивает вращение телескопической стрелы на 360 градусов. Благодаря стреле в пространство миксера вводятся насадки для съема шлака и чистки. Телескопический механизм состоит из трех секций, движение каждой из которых обеспечивается роликами. Угол установки стрелы регулируется посредством гидравлического цилиндра.
При выполнении операции съема шлака телескопический механизм можно устанавливать в горизонтальной плоскости. Благодаря этому обеспечивается оптимальный контроль и управление во время всего цикла.
Машина обработки миксеров и печей
Furnace Tending Vehicle
Другие продукты в данной категории
Машина корректировки электролита
Bath Tapping Vehicle
Машина представляет собой специализированное решение, разработанное на основе концепции ковша, адаптированного для эксплуатации в заводских условиях.
Габаритные размеры:
- длина – 4900 мм
- ширина – 1400 мм
- высота – 2800 мм
- радиус поворота – 4900 мм
- грузоподъемность – 7500 кг
Функции машины:
- Выливка электролита из электролизеров, расположенных по обеим сторонам от машины;
- Взвешивание вылитого из ванны электролита;
- Транспортировка электролита в ковше;
- Заливка электролита в другие электролизеры посредством контролируемого перелива путем наклона ковша.
Конструкция предусматривает поворотно-шарнирное сочленение между передней частью машины, включающей ведущие колеса и подъемный механизм, и задней частью.

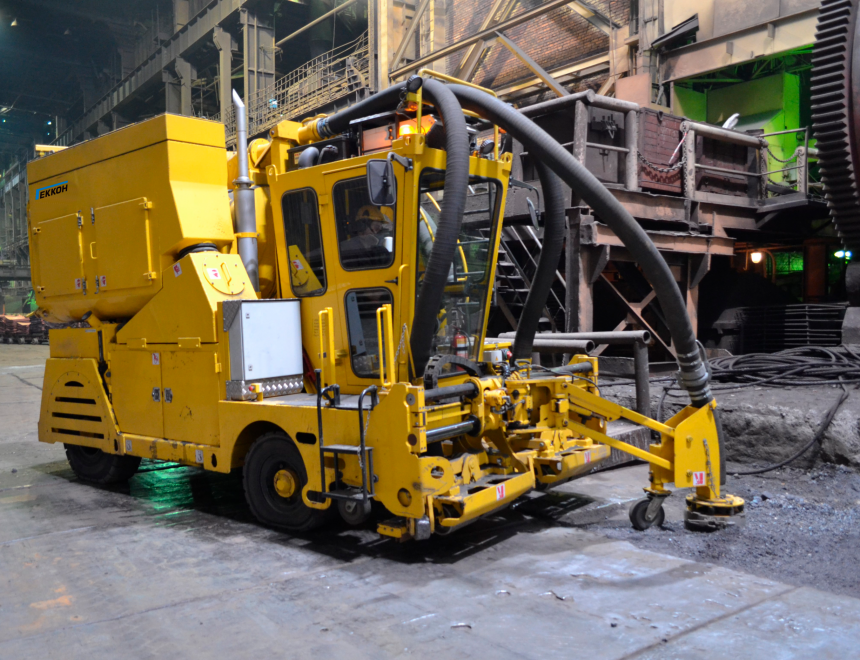

Машина вакуумная пылеуборочная
Vacuum Cleaner Vehicle
Машина предназначена для очистки полов в сухих запыленных помещениях, в том числе в корпусах электролиза в условиях сильных электромагнитных полей. Машина эффективно собирает мелкодисперсную пыль и крупные фракции загрязнений, достигающие в диаметре 50 мм.
Габаритные размеры:
- длина – 5800 мм
- ширина – 2440 мм
- высота – 3470 мм
- радиус поворота – 5270 мм
- общий вес – 14200 кг
- объем бункера – 3 м³
Машина рассчитана для работы при температуре окружающего воздуха от – 45 до +50 ºС. Рабочее оборудование машины включает в себя вакуумную камеру, всасывающие насадки для очистки полов, вакуумную систему, систему встроенных фильтров и разгрузочный шнек. Предусмотрена возможность подъема-опускания насадки и ее поперечного перемещения посредством гидроцилиндров.
Машина сбора электролита и пробивки корки электролизера
Cavity Cleaner Vehicle
Машина предназначена для сбора электролита при помощи грейфера и пробивки корки электролизера при помощи гидравлического молота.
Габаритные размеры:
- длина – 6510 мм
- ширина – 1700 мм
- высота – 3460 мм
- общий вес – 12340 кг
- грузоподъемность – 2000 кг
Машина рассчитана для работы в условиях повышенной коррозии (глинозем, пыль, фториды) и магнитных полей при температуре окружающего воздуха от –10 до +65 ºС.
В центральной части машины установлен гидравлический молот. В передней части установлен портал, на котором установлена стрела с грейфером, и вилочный захват с функцией бокового смещения.

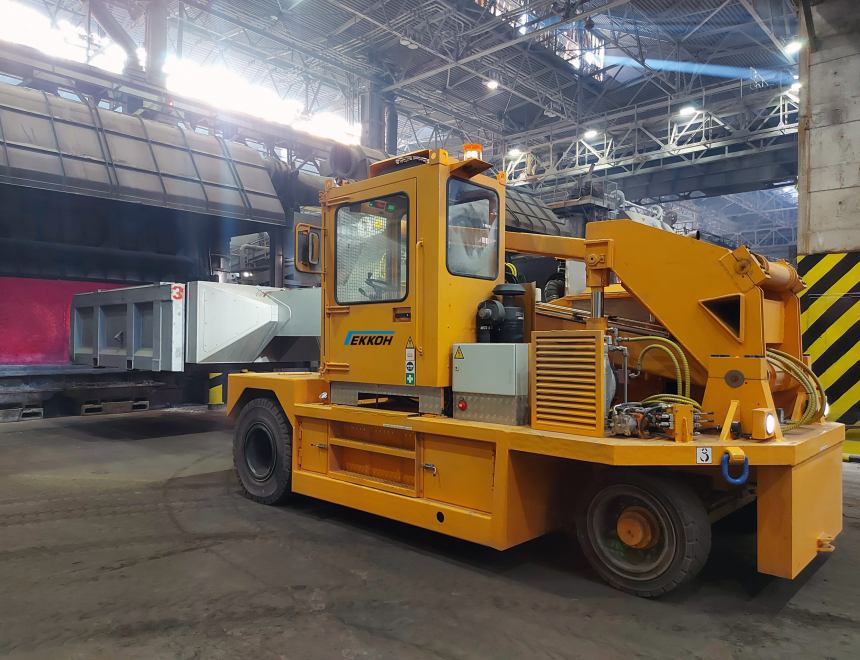

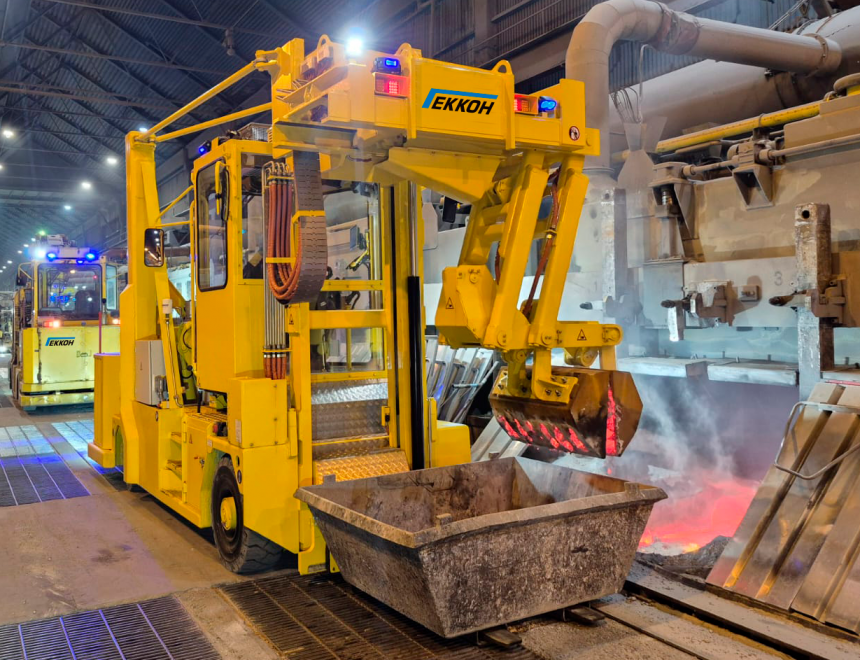

Машина завалки металлургических печей Furnace Charging Vehicle
Машина предназначена для быстрой и точной загрузки твердых материалов в пространство печей и миксеров литейных отделений. Выгрузка и завалка в печь осуществляется за счет механизма подъема, наклона стрелы и телескопического механизма сталкивателя.
Габаритные размеры:
- длина – 7625 / 11160 мм
- ширина – 1700 мм
- высота – 3350 мм
- грузоподъемность – 10000 кг
- высота подъема – 2000 мм
Машина работает с контейнерами для твердых отходов, а также кантователями мульд и плоских слитков, вилами, захватами для плоских слитков и навесными приспособлениями на специальной стреле для обработки расплава (снятие шлака, перемешивание расплава, очистка подины). Все указанные приспособления могут захватываться машиной посредством быстроразъемного захвата.
Габариты и грузоподъемность навесных приспособлений адаптируется к конкретной конструкции миксера или печи.

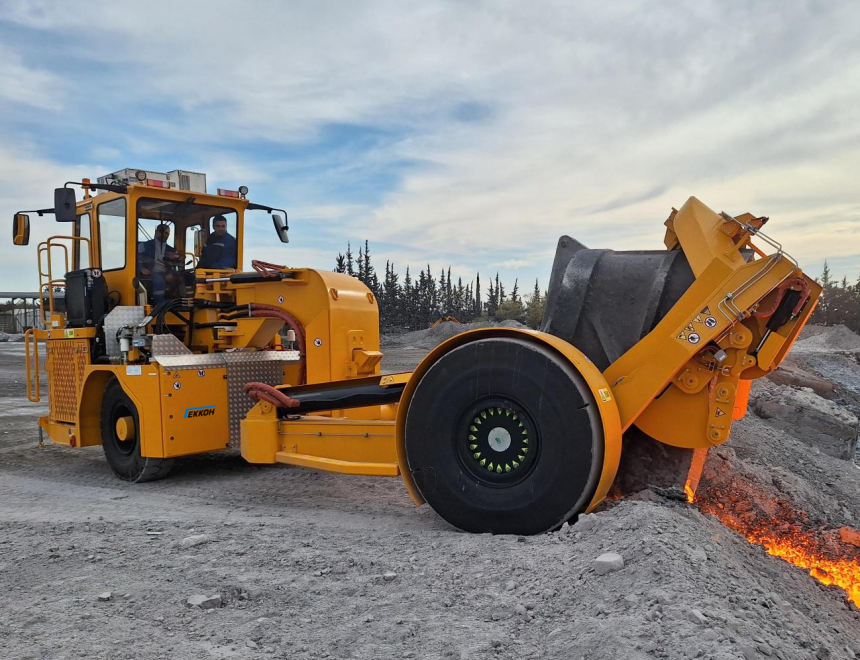

Машина транспортировки и выливки шлаков Slag Pot Transporter & Tilting Vehicle
Машина предназначена для подъема и установки на раму, фиксации и транспортировки ковша и слива шлака.
Габаритные размеры:
- длина – 8545 мм
- ширина – 4580 мм
- высота – 3950 мм
- радиус поворота – 5800 мм
- грузоподъемность – 23000 кг
Машина захватывает транспортируемый ковш с уровня полов. Захват осуществляет наездом на ковш задней открытой полурамой и введением балок с замками в проушины ковша. Зафиксированный в замках ковш транспортируется и наклоняется при сливе шлака на угол 130°. Объем ковша 4м3.
Задняя U-образная рама одноосной конструкции обеспечивает максимальную маневренность и срок службы шин задних колес. Особое внимание уделено обзору из кабины для водителя при транспортировке, захвате и сливе ковша, движении задним ходом.
Машина для замены анодов
Anode Changing Vehicle
Машина предназначена для замены предварительно обожженных анодов электролизеров в условиях алюминиевого завода.
Габаритные размеры:
- длина – 6770 мм
- ширина – 2100 мм
- высота – 3880 мм
- радиус поворота – 5400 мм
- грузоподъемность – 3600 кг
Операции, выполняемые машиной:
- Разрушение корки вокруг анода с 3х сторон при помощи гидравлического молота;
- Откручивание и закручивание зажима анода;
- Извлечение использованного анода при помощи анодного крана;
- Установка нового анода при помощи анодного крана.
Машина имеет раму жесткой конструкции с кабиной и моторным отсеком в задней части, гидравлическим молотом в середине и анодным краном и устройством для откручивания и закручивания зажима (ключом) в передней.
Машина оснащена гидростатическим приводом, позволяющим бесступенчато регулировать скорость в пределах от 0 до 10 км/ч.

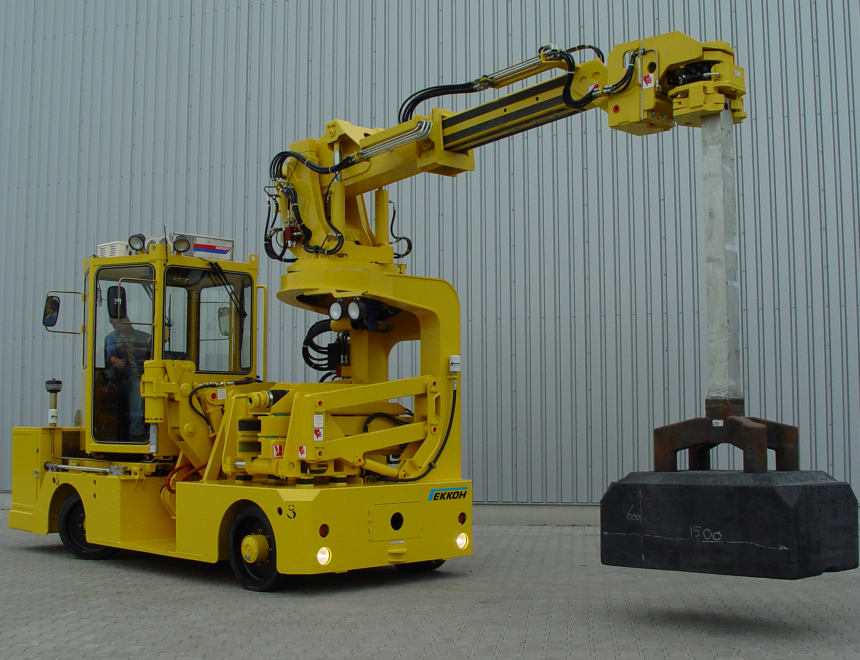

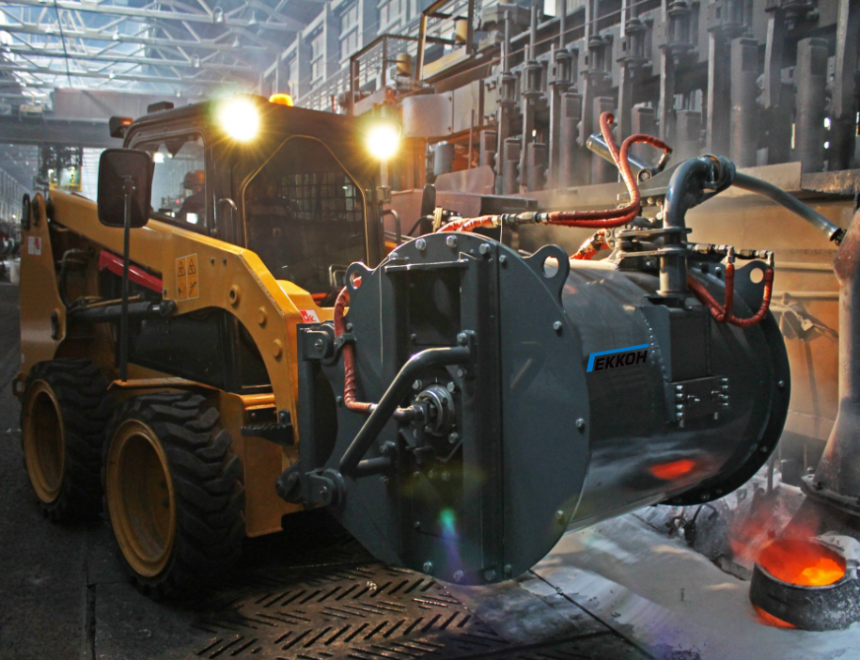

Машина многофункциональная технологическая Multi Functional Tending Vehicle
Машина принадлежит к обрабатывающей технике малой механизации, оснащена несколькими быстросъемными навесными устройствами: гидромолот фронтальный, гидромолот телескопический, раздаточный бункер, механизм подгартывания, вилы палетные с ротатором, устройство чистки подколокольного пространства, устройство протапливания кусков корки в электролите, устройство чистки трубопроводов СГУ.
Габаритные размеры:
- длина – ≤ 4000 мм
- ширина – 1600 мм
- высота – 2130 мм
- высота подъема – 2900 мм
- грузоподъемность – 900 кг
Навесное оборудование позволяют в сжатые сроки и с максимальной эффективностью выполнять такие технологические операции, как пробивка корки, загрузка сырья и реагентов, очистка подколокольного пространства в торцах электролизера, чистка труб системы газоудаления.

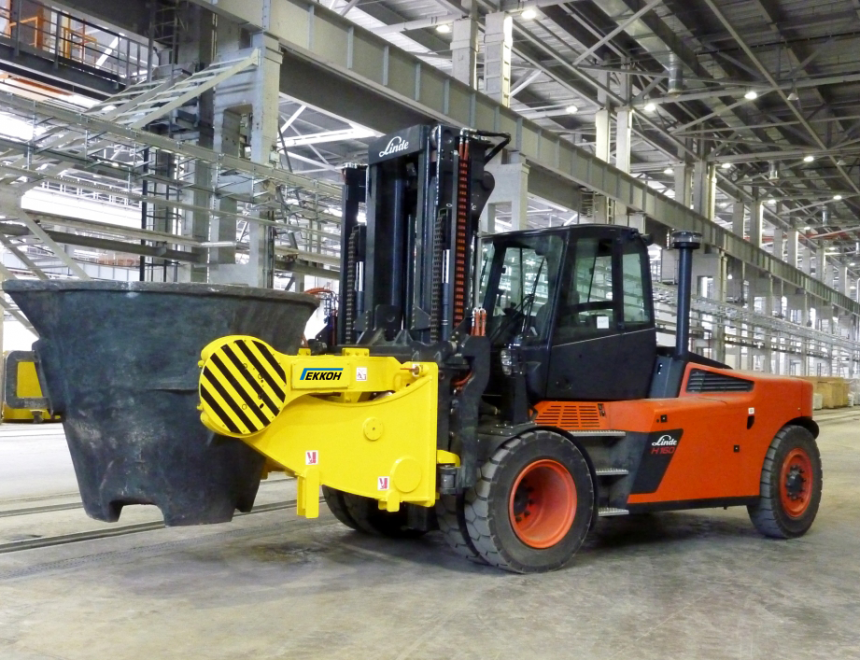

Машина транспортировки шлаковых чаш Slag Pot Carrier Vehicle
Машина состоит из следующих функциональных частей:
- Транспортное средство для вывоза шлака – вилочный погрузчик;
- Гидравлическое устройство для захвата и наклона шлаковых чаш;
- Шлаковая чаша;
- Стенд- подставка для хранения съемного устройства захвата и наклона шлаковых чаш.
Машина оснащается стандартными каретками для работы со съемными вилами или гидравлическим устройством наклона и фиксации шлаковых чаш и предназначена для захвата шлаковой чаши, наполненной шлаком, вывоза ее из дуговой сталеплавильной печи, наклона чаши и сброса шлака на участке его сбора.
Габаритные размеры:
- длина – 7800 мм
- ширина – 2545 мм
- высота – 3660 мм
- радиус поворота – 4900 мм
- грузоподъемность – 2500 кг

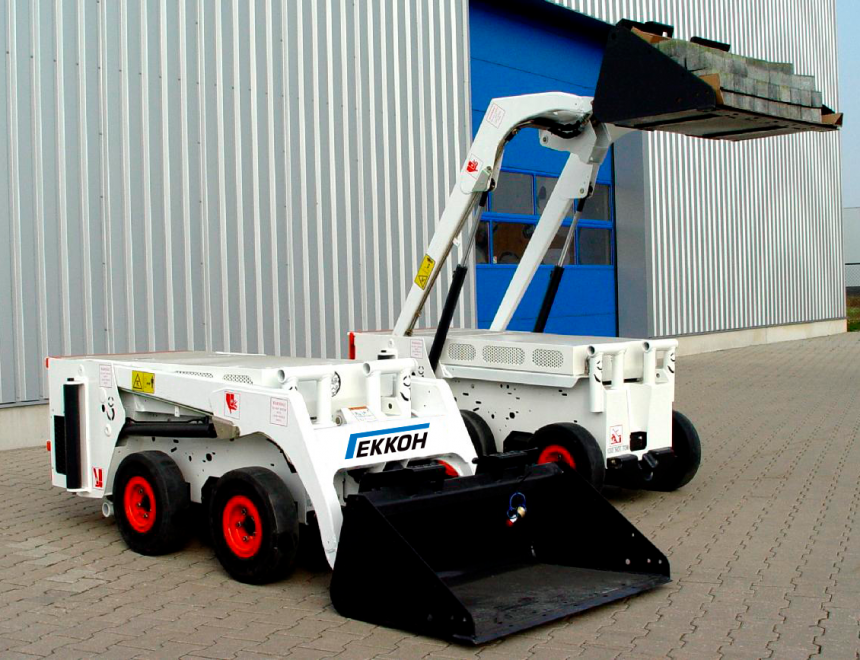

Машина низкопрофильная уборочная
Basement cleaning vehicle
Машина предназначена для сбора, транспортировки и выгрузки сухих сыпучих материалов в недоступных и труднодоступных для персонала зонах корпусов электролиза на алюминиевом заводе.
Габаритные размеры:
- длина – 2900 мм
- ширина – 1120 мм
- высота – 850 мм
- радиус поворота – 1800 мм
- грузоподъемность – 350 кг
Машина адаптирована для использования в условиях повышенных температур, высокой запыленности, агрессивной среды и магнитных полей алюминиевого производства.
Для управления работой машины применена система дистанционного радиоуправления. Центральное расположение стрелы делает конструкцию подъема жесткой и позволяет работать при больших торсионных нагрузках. Подъем ковша осуществляется двумя гидроцилиндрами, которые встроены непосредственно в стрелу.
